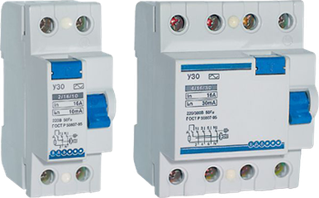

Проверка параметров устройств защитного отключения (УЗО)

Устройство защитного отключения (УЗО) обеспечивает надежную защиту от поражения электрическим током при прикосновении человека к токоведущим частям электроустановки, а также от тока утечки. В сочетании с современными средствами заземления УЗО обеспечивает должную безопасность при эксплуатации электроустановок.

Необходимо обязательно применять УЗО:

• в электроустановках до 1000 вольт переменного тока от источника с изолированной нейтралью системы IT, если не выполнено защитное заземление в сочетании с контролем изоляции;
• при питании электроустановок напряжением до 1000 вольт по системе ТТ, от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей электроустановки через заземлители;
• в цепях, питающих розеточные группы, которые находятся вне помещений, либо находящиеся в помещении, но к которым могут быть присоединены переносные электроприборы, которые могут использоваться снаружи, а также розеточные группы, находящиеся в помещениях с повышенной опасностью, и в особо опасных помещениях;
• при питании наружной рекламы, а также наружного освещения зданий;
• при установке розеток в ванных комнатах и в номерах гостиниц.

Профессиональные электроизмерительные лаборатории испытывают УЗО с помощью специального оборудования. При этом используются различные схемы подключения испытательной установки к устройству защитного отключения. При стендовом испытании рекомендуется подключать испытательную установку между фазным проводником на стороне нагрузки и PEN проводником на стороне питания. При испытании УЗО, используемое для сети 22 0В, рекомендуются схемы при которых испытательная схема подключается между фазным и PE проводниками на стороне нагрузки. При испытании УЗО, используемого в трёхфазных сетях, выбирают схему в зависимости от системы питания. Так для системы питания TN, испытательную установку рекомендуется подключать между фазным проводником и открытой проводящей частью электроприемника. Для системы питания ТТ, имеющем заземлитель более 30 Ом рекомендуют схему, при которой испытательная установка подключается между фазным проводником и открытой проводящей частью электроприемника. Но при этом также необходимо замерять ожидаемой напряжение прикосновения (шага) в момент срабатывания УЗО. Для этого необходимо на расстоянии 10 м от заземлителя вбить электрод и измерить напряжение между заземлителем и вспомогательным электродом в момент срабатывания УЗО. Это напряжение не должно превышать 50 В.

Срабатывание УЗО должно происходить при токе утечки, равному 0,5-1 от номинального тока утечки, указанном в паспорте устройства.

То есть если вы имеете УЗО с уставкой в 30 мА, то отключение должно произойти при токах утечки в интервалах от 15 до 30 мА за время, не превышающее 0,4 с. Эти параметры необходимо постоянно проверять, так как даже новые УЗО не всегда срабатывают в нужных пределах из-за большого количества бракованной и контрафактной продукции на нашем рынке. Также необходимо один раз в месяц самостоятельно проверять рабочее состояние устройства защитного отключения. Для этого необходимо провести нажатие на кнопку "ТЕСТ", предусмотренную производителем. УЗО должно всегда отключать питание при нажатии на эту кнопку. В случае если этого не произошло, а подключение УЗО выполнено правильно, оно не исправно и следует обратиться к специалистам.
